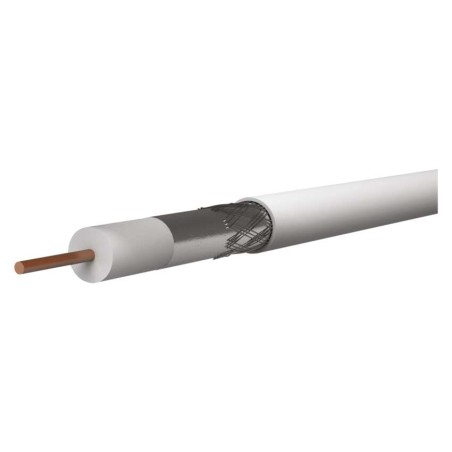

Kabel koncentryczny CB100F, 100m

Symbol S5141
Bezpłatna dostawa od 30,00 zł
dla wszystkich sposobów wysyłki
Wybierz wariant
opakowanie
W magazynie
17 kwi 2024 U Ciebie
370,00

Radzimy dokupić

11,00
W magazynie
14,00
W magazynie
25,40
W magazynie
39,90
W magazynie
43,70
W magazynie
39,00
W magazynie
31,00
W magazynie
10,50
W magazynie
8,00
W magazynie
Opis

Opis produktu

Przewód koncentryczny najwyższej jakości ze środkową żyłą z czystej miedzi BC i podwójnym ekranem z pocynowanej miedzi CuSn, kolor biały. Przewód jest przeznaczony do wszystkich trudnych aplikacji przy transmisji sygnałów CCTV, TV i sygnałów SAT.
Dzięki właściwemu materiałowi zastosowanemu do wykonania żyły środkowej i oplotu, przewód jest szczególnie odporny na warunki atmosferyczne, wilgoć i korozję. Idealny przewód do instalacji domowych i do lokali mieszkalnych.

Parametry

Parametry

Marka EMOS
Główny kod zamówienia S5141
Kod produktu 2305100200
EAN 8595025309068
zastosowanie instalacje wewnętrzne, kabel uniwersalny
impedancja 75 Ohm
typ kabla koncentrycznego CB100F
odporność na promieniowanie UV nie
do zastosowań zewnętrznych nie
średnica płaszcza kabla 6,5 mm
materiał ekranu cynowana miedź (CuSn)
ilość na szpuli 100 m
średnica żyły wewnętrznej 1,0 mm
ilość ekranów 2
pokrycie ekranem 38 %
średnica ekranu 48× 0,12 mm²
kolor płaszcza biały
materiał żyły wewnętrznej miedź (Cu)
oznaczenie metrów 1–100 m
typ dielektryka, średnica FPE 4,6 mm
maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz 20,5
ekran II. folia brak
APE = dielektryk powietrzny nie
kolor izolacji przewodów zasilających nie dotyczy
współczynnik skrócenia fali 0,82
zalecane typy złącz - F zaciskane *K7220
zalecane typy złącz - F skręcane *K7331
FPE = dielektryk piankowy tak
ciężar (kg/km) 40,5
izolacja przewodów zasilających nie dotyczy
rezystancja izolacji między żyłami przy 20 °C (MOhm/km) 500
pojemność (pF/m) 54
budowa przewodów zasilających nie dotyczy
materiał płaszcza kabla PVC
maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz 21
maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz 2
maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz 7
maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz 31
maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz 14,1
maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz 17,5
maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny 23,7
maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny 38,2
minimalny promień gięcia jednorazowy/wielokrotny 30/60 mm
minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz 25
minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz 23
minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz 20
minimalne tłumienie ekranu (dB) 10 ~ 800 MHz 75
temperatura użytkowania +5 °C do +60 °C
substancje niebezpieczne nie
PE = dielektryk polietylenowy nie
PES = warstwa folii nie dotyczy
ilość drucików w ekranie 48× 0,12 mm
przekrój przewodów zasilających nie dotyczy
temperatura przechowywania -20 °C do +75 °C
ekran I. folia 1× Al/PES
klasa reakcji na ogień Eca
typ szpuli papierowa szpula
okres gwarancyjny 5 lat
opakowanie 100 m, szpula
