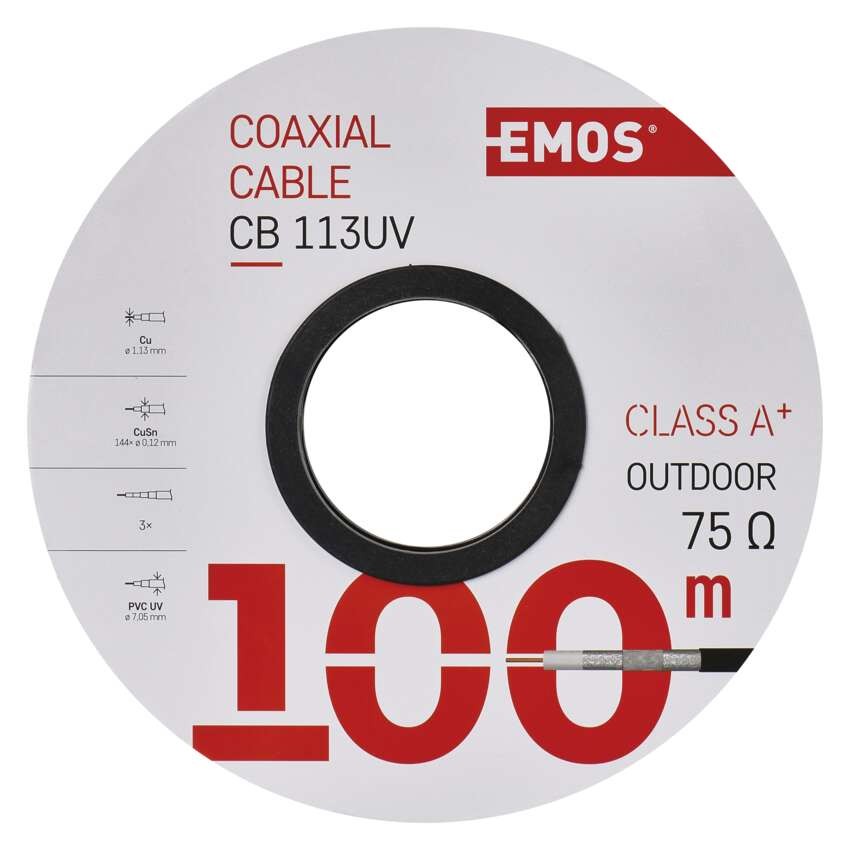

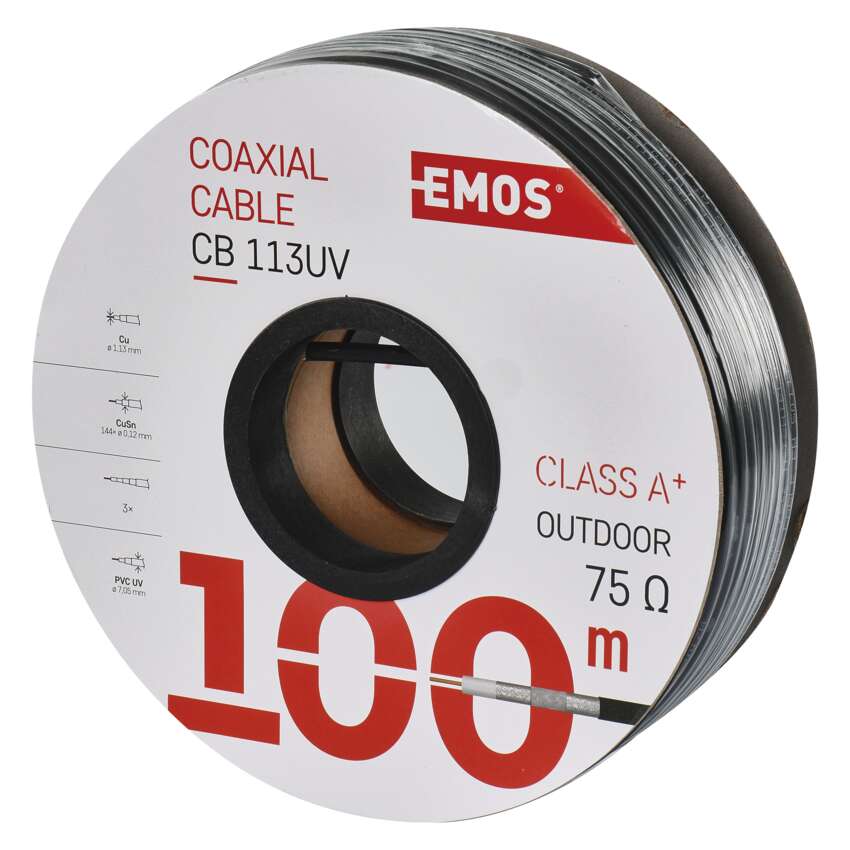

Kabel koncentryczny CB113UV, 100m

Symbol S5265
430,00
W magazynie
22 sie 2022 U Ciebie
Ceny za szt..
zastosowanie instalacja zewnętrzna, instalacje abonenckie
impedancja 75 Ohm
typ kabla koncentrycznego CB113UV
odporność na promieniowanie UV tak
Więcej parametrów
Podstawowe dane
Marka EMOS
Główny kod zamówienia S5265
Kod produktu 2305113500
EAN 8595025326133

Opis produktu

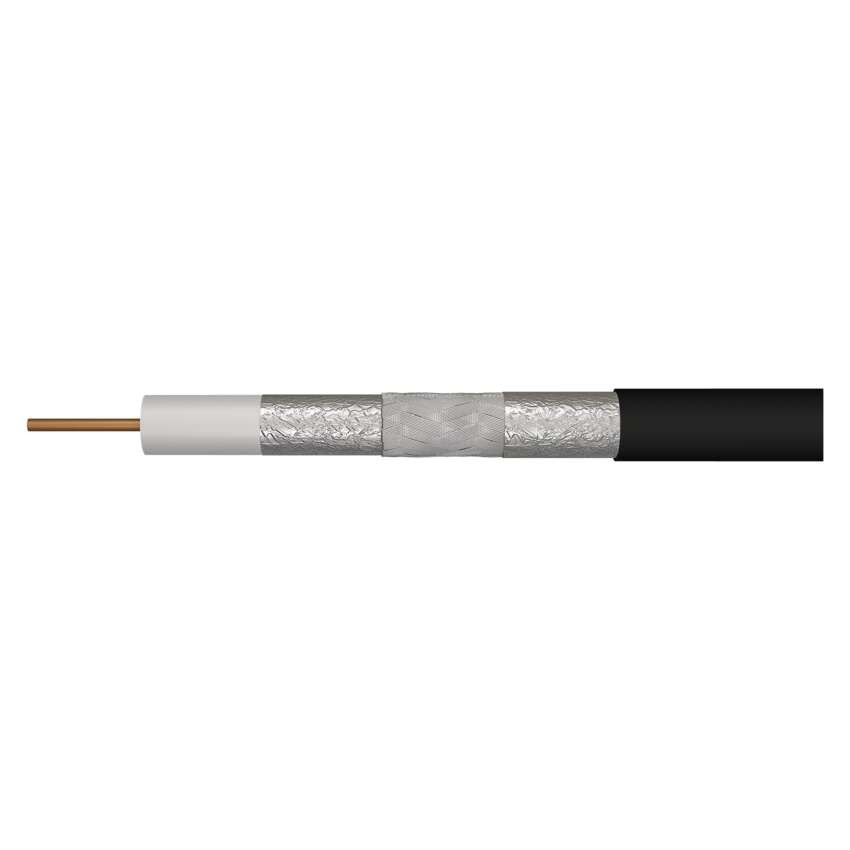

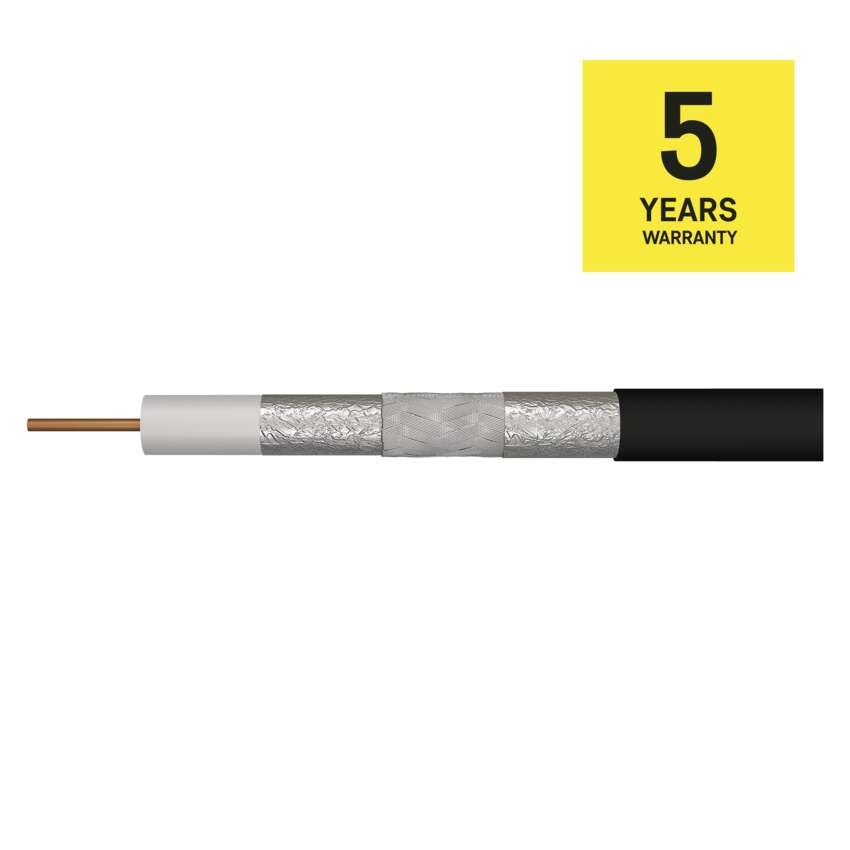

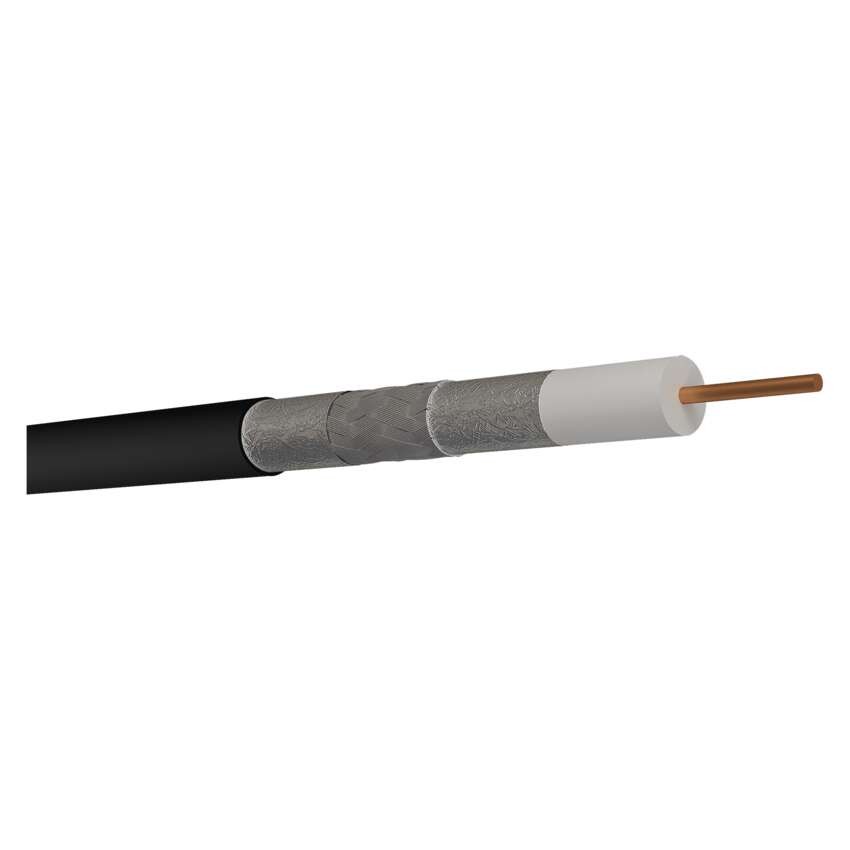

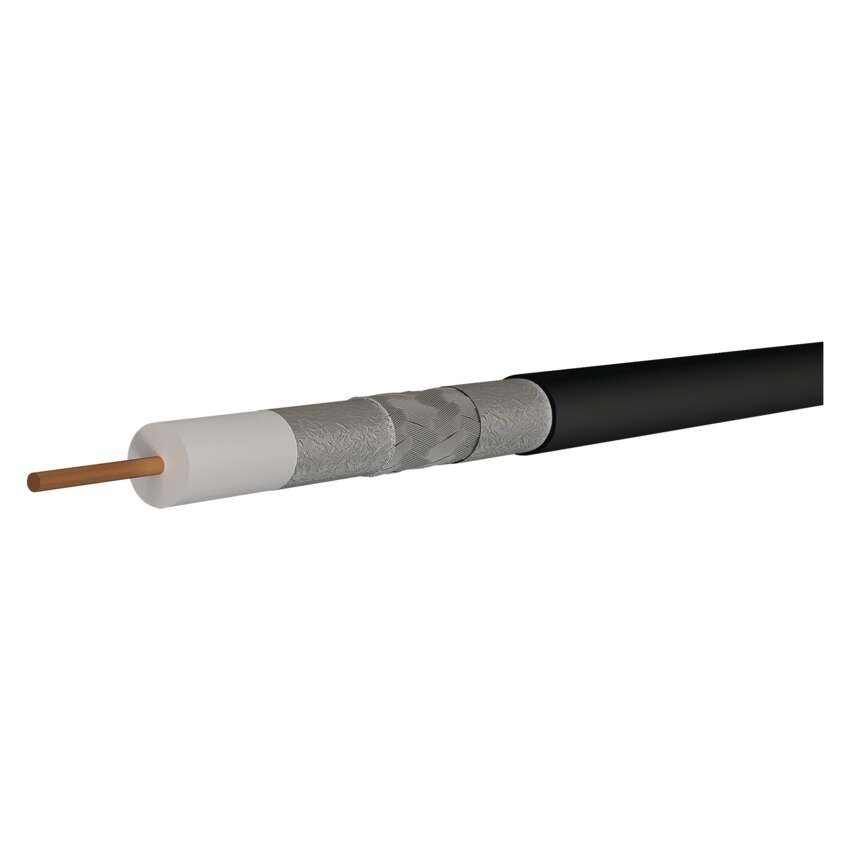

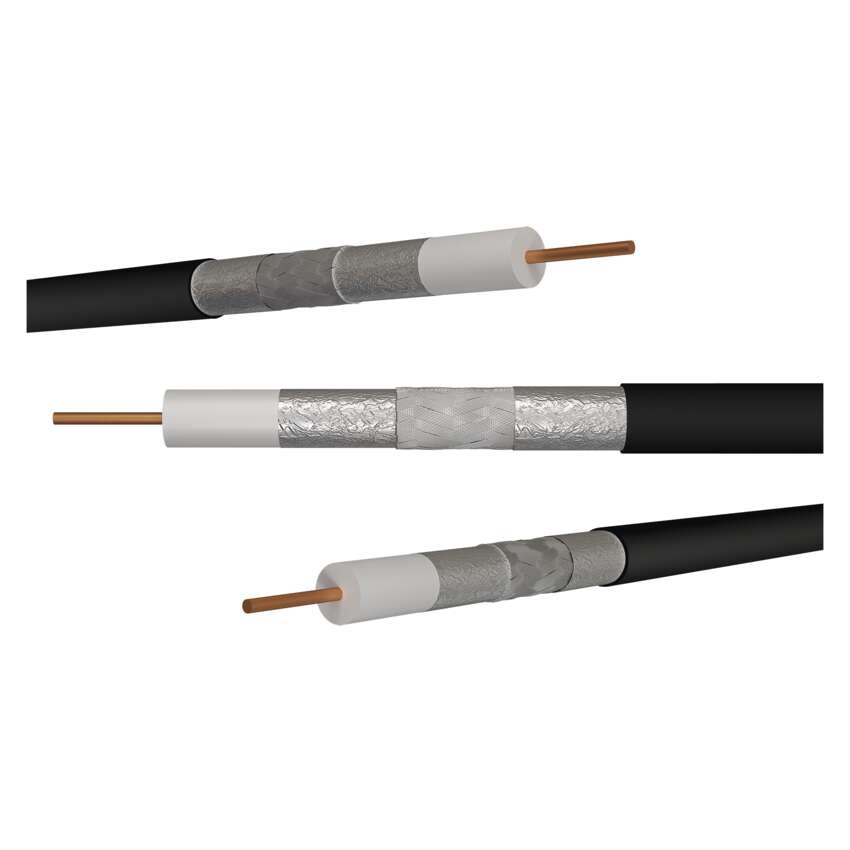

Przewód koncentryczny najwyższej jakości ze środkową żyłą z czystej miedzi BC i potrójnym ekranem TRISHIELD z pocynowanej miedzi CuSn.

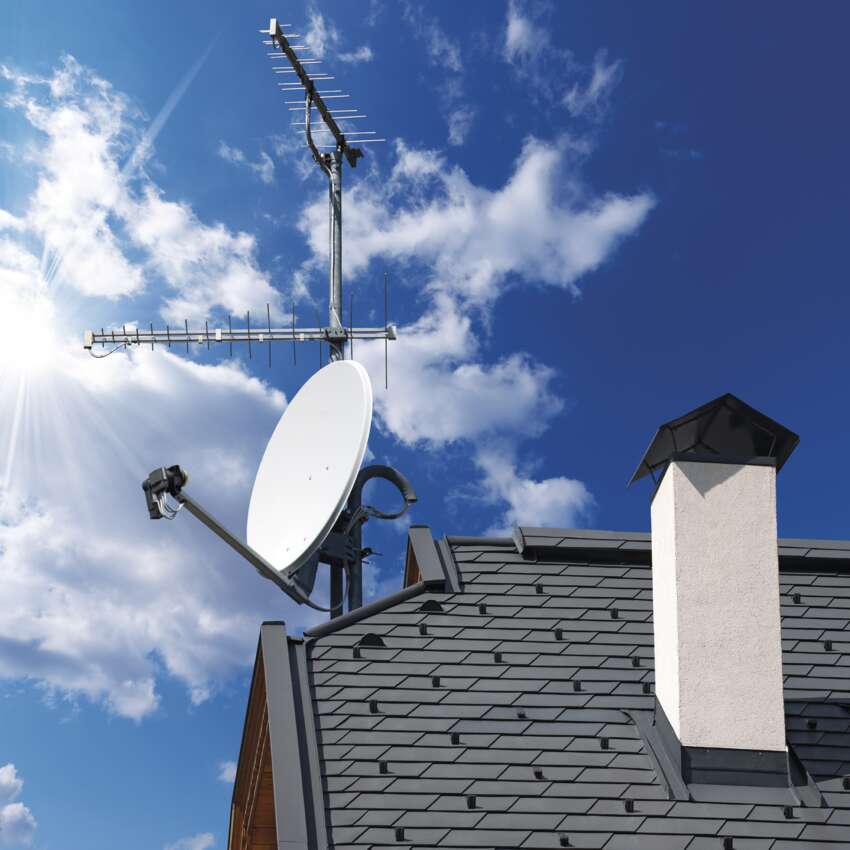

Przewód jest przeznaczony do wszystkich trudnych aplikacji przy transmisji sygnałów CCTV, TV i sygnałów SAT.
Dzięki właściwemu materiałowi zastosowanemu do wykonania żyły środkowej i oplotu, przewód jest szczególnie odporny na warunki atmosferyczne, wilgoć i korozję. Przewód jest odporny na promieniowanie UV zagrażające instalacjom zewnętrznym.

Najważniejsze parametry
zastosowanie instalacja zewnętrzna, instalacje abonenckie
impedancja 75 Ohm
typ kabla koncentrycznego CB113UV
odporność na promieniowanie UV tak
Pozostałe parametry
do zastosowań zewnętrznych tak
średnica płaszcza kabla 7,05 mm
materiał ekranu cynowana miedź (CuSn)
ilość na szpuli 100 m
średnica żyły wewnętrznej 1,13 mm
ilość ekranów 3
pokrycie ekranem >84 %
średnica ekranu 144× 0,12 mm2
kolor płaszcza czarny
materiał żyły wewnętrznej miedź (Cu)
oznaczenie metrów 1–100 m
typ dielektryka, średnica FPE 4,8 mm
maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz 17,87
ekran II. folia Al/taśma spiralna
APE = dielektryk powietrzny nie
kolor izolacji przewodów zasilających nie dotyczy
współczynnik skrócenia fali 0,84
zalecane typy złącz - F zaciskane *K7220
zalecane typy złącz - F skręcane *K7351
FPE = dielektryk piankowy tak
ciężar (kg/km) 43,5
izolacja przewodów zasilających nie dotyczy
rezystancja izolacji między żyłami przy 20 °C (MOhm/km) 500
pojemność (pF/m) 52
budowa przewodów zasilających nie dotyczy
materiał płaszcza kabla PCV odporne na UV
maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz 19,5
maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz 2,28
maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz 5,8
maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz 28,2
maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz 12,8
maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz 15,1
maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny 25,7
maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny 45,9
minimalny promień gięcia jednorazowy/wielokrotny 30/60 mm
minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz 31
minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz 25
minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz 23
minimalne tłumienie ekranu (dB) 10 ~ 800 MHz >95
temperatura użytkowania +5 °C do +60 °C
substancje niebezpieczne nie
PE = dielektryk polietylenowy nie
PES = warstwa folii nie
ilość drucików w ekranie 144× 0,12 mm
przekrój przewodów zasilających nie dotyczy
temperatura przechowywania -20 °C do +75 °C
ekran I. folia 1× Al/PES
klasa reakcji na ogień Eca
typ szpuli papierowa szpula
okres gwarancyjny 5 lat
opakowanie 100 m, szpula
