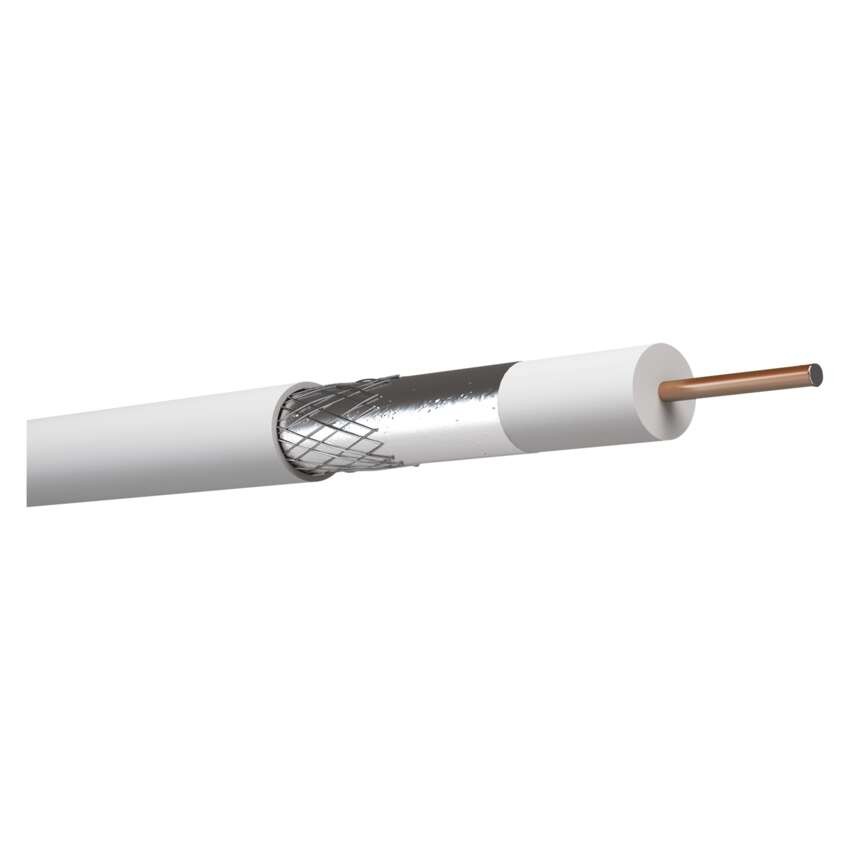

Kabel koncentryczny CB130, 20m

Symbol: S5376
22,80
W magazynie
29 cze 2021 U Ciebie
Ceny za szt..
Złóż zamówienie za minimum 150 zł a dostaniesz od nas lampe roboczą COB LED GRATIS!
impedancja 75 Ohm
odporność na promieniowanie UV nie
typ kabla koncentrycznego CB130
zastosowanie instalacje wewnętrzne
Więcej parametrów
Podstawowe dane
Marka EMOS
Główny kod zamówienia S5376
Kod produktu 2305120040
EAN 8595025386250

Opis produktu

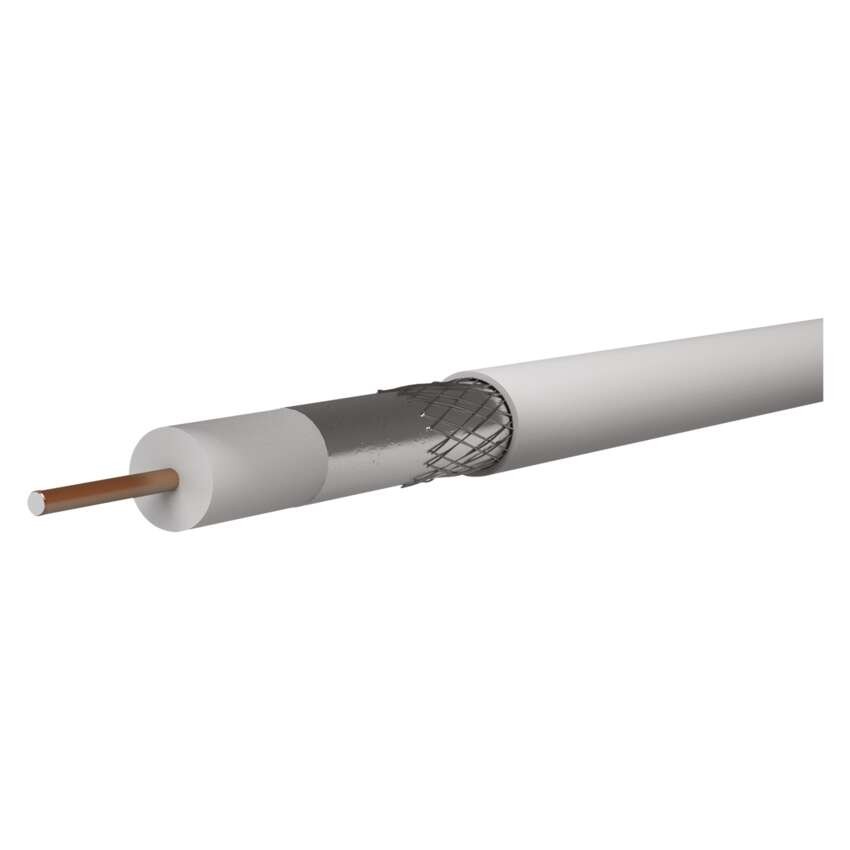

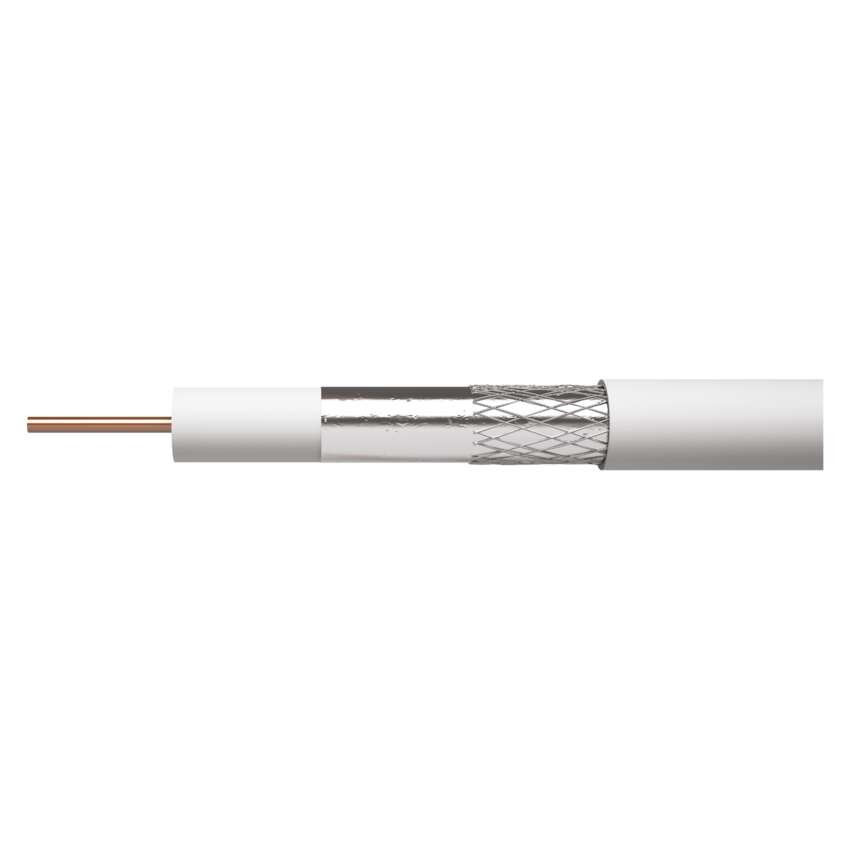

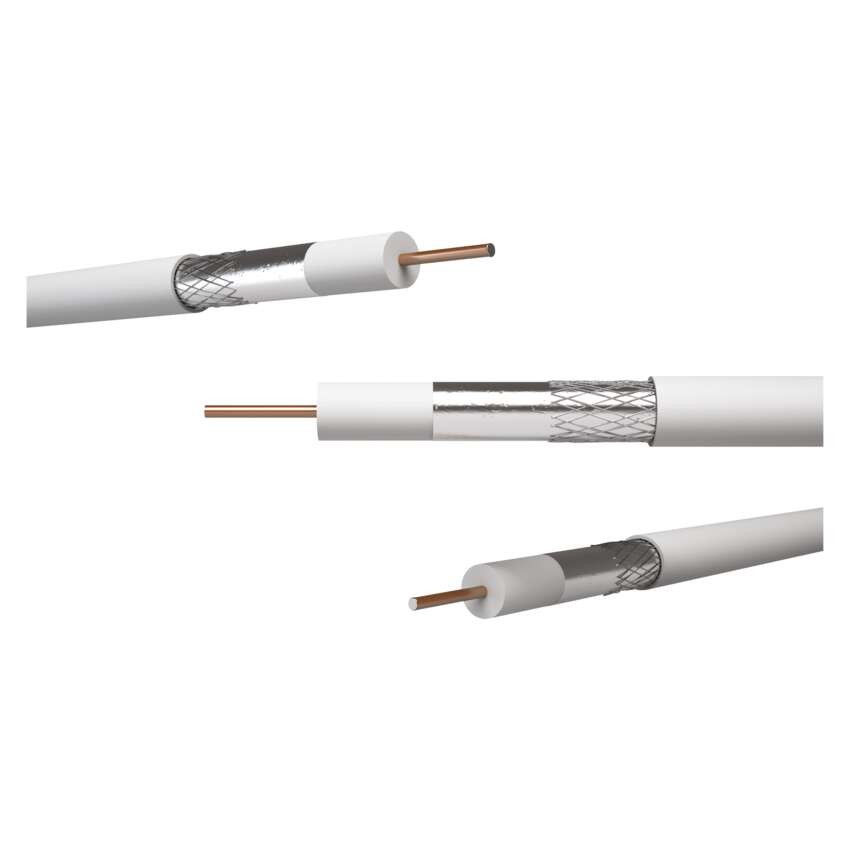

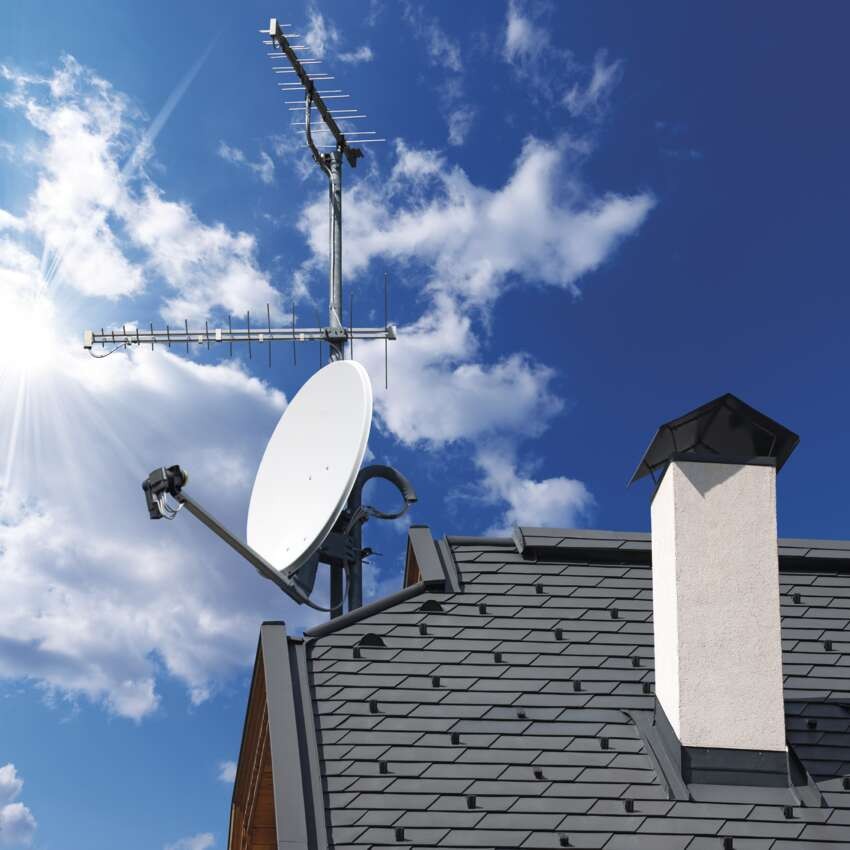

Uniwersalny przewód koncentryczny typu RG6 z żyłą środkową z CCS i podwójnym ekranem z drutu aluminiowego Al, kolor biały. Przewód jest przeznaczony do wszystkich aplikacji transmisji sygnałów TV i SAT w zwykłym środowisku.
Dzięki właściwemu materiałowi zastosowanemu do wykonania żyły środkowej i oplotu, przewód jest szczególnie odporny na warunki atmosferyczne, wilgoć i korozję.

Najważniejsze parametry
impedancja 75 Ohm
odporność na promieniowanie UV nie
typ kabla koncentrycznego CB130
zastosowanie instalacje wewnętrzne
Pozostałe parametry
APE = dielektryk powietrzny nie
budowa przewodów zasilających nie dotyczy
ciężar (kg/km) 40,5
do zastosowań zewnętrznych nie
ekran I. folia 1× Al/PES
ekran II. folia brak
FPE = dielektryk piankowy tak
ilość drucików w ekranie 32× 0,12 mm
ilość ekranów 2
ilość na szpuli 20 m
izolacja przewodów zasilających nie dotyczy
klasa reakcji na ogień nie podlega CPR
kolor izolacji przewodów zasilających nie dotyczy
kolor płaszcza biały
maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny 25,7
maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny 45,9
maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz 22,5
maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz 7,4
maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz 2,3
maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz 34
maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz 15,5
maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz 18,2
maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz 20,8
materiał ekranu aluminium (Al)
materiał płaszcza kabla PVC
materiał żyły wewnętrznej miedziowany drut stalowy (CCS)
minimalne tłumienie ekranu (dB) 10 ~ 800 MHz 75
minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz 25
minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz 23
minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz 20
minimalny promień gięcia jednorazowy/wielokrotny 30/60 mm
okres gwarancyjny 2 lata

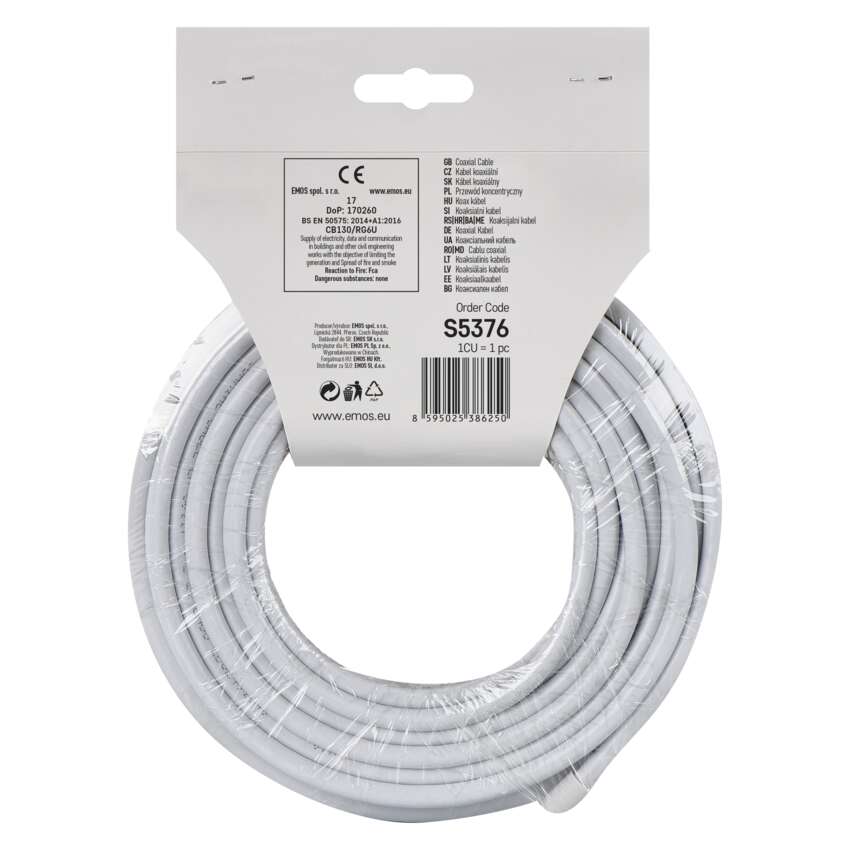

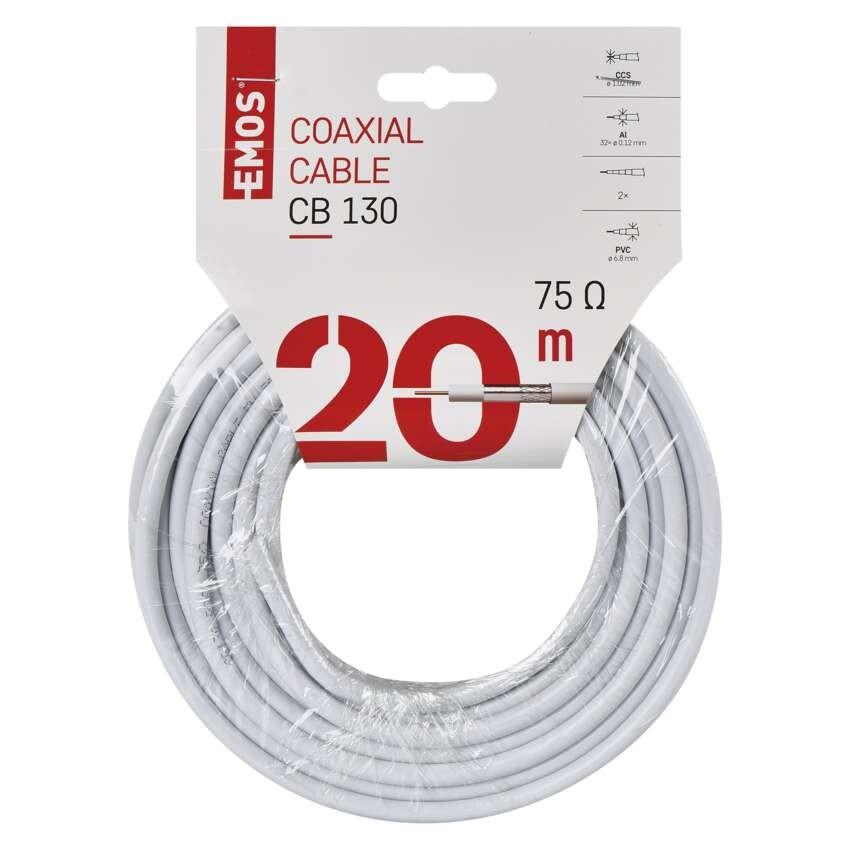

opakowanie 20 m, zawieszka
oznaczenie metrów tak
PE = dielektryk polietylenowy nie
PES = warstwa folii nie
pojemność (pF/m) 55
pokrycie ekranem 28 %
przekrój przewodów zasilających nie dotyczy
rezystancja izolacji między żyłami przy 20 °C (MOhm/km) 500
średnica ekranu 32× 0,12 mm²
średnica płaszcza kabla 6,8 mm
średnica żyły wewnętrznej 1,02 mm
substancje niebezpieczne nie podlega CPR
temperatura przechowywania -20 °C do +75 °C
temperatura użytkowania +5 °C do +60 °C
typ dielektryka, średnica FPE 4,8 mm
typ szpuli pudełko PVC
współczynnik skrócenia fali 0,84
zalecane typy złącz - F skręcane *K7331
zalecane typy złącz - F zaciskane *K7220
